Как выбрать автоматику для насоса: полное руководство для домовладельца

Насосная система в частном доме отвечает не только за подачу воды из скважины, колодца или накопительной емкости. Она должна работать стабильно, поддерживать нужное давление и включаться только тогда, когда это необходимо. Если подключить насос напрямую, без подходящей автоматики, оборудование может быстро выйти из строя, а водоснабжение станет неудобным и непредсказуемым.

Автоматика для насоса — это комплект устройств, который управляет работой насосного оборудования. Она включает и отключает насос, контролирует давление или уровень воды, защищает двигатель от сухого хода, перегрузки и других опасных режимов. В зависимости от конструкции системы в состав автоматики могут входить реле давления, гидроаккумулятор, электронный контроллер, датчики уровня, манометр, обратный клапан и защитные устройства.

Выбор подходящей автоматики зависит не только от мощности насоса. Нужно учитывать тип источника воды, глубину скважины или колодца, производительность оборудования, количество точек водоразбора и особенности электросети. Для небольшого дачного дома подойдет одно решение, а для коттеджа с несколькими санузлами, бойлером и системой полива потребуется более точная и надежная система управления.

Неправильно подобранная автоматика может привести к частым пускам насоса, скачкам давления, нестабильной подаче воды и преждевременному износу двигателя. Еще серьезнее последствия при отсутствии защиты от сухого хода: если насос работает без воды, его рабочие элементы перегреваются, а ремонт иногда оказывается сопоставим со стоимостью нового оборудования.

В этом руководстве разберем, какие виды автоматики существуют, чем отличаются механические и электронные устройства, зачем нужен гидроаккумулятор и как подобрать реле давления. Отдельно рассмотрим защиту от сухого хода, особенности подключения, распространенные ошибки и критерии выбора для разных систем водоснабжения.

Главная задача домовладельца — не просто купить самый дорогой контроллер или комплект с максимальным количеством функций. Важно собрать систему, параметры которой соответствуют насосу, источнику воды и реальным потребностям дома. Тогда автоматика обеспечит комфортное водоснабжение, снизит нагрузку на оборудование и поможет продлить срок его службы.

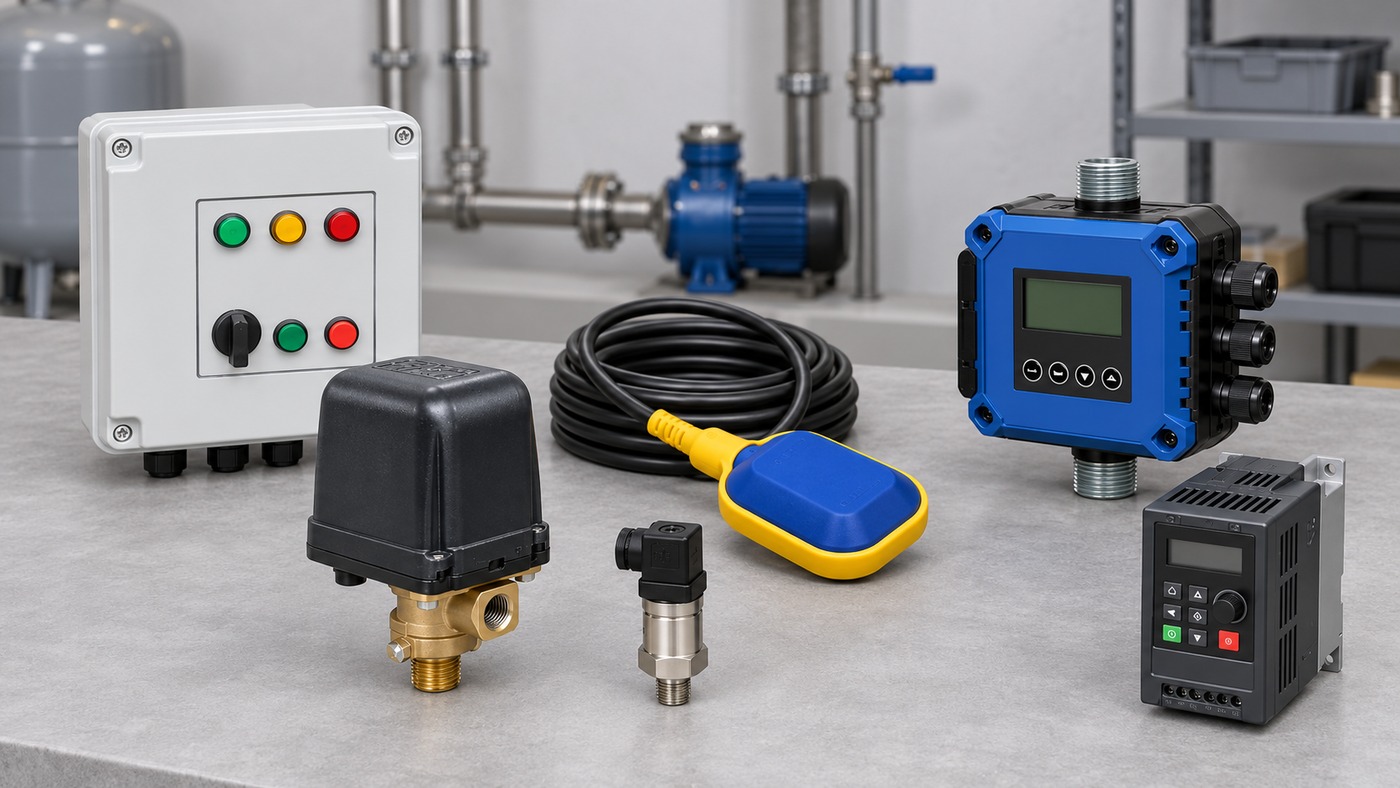

Основные виды автоматики для насосов и их назначение

Автоматика для насоса объединяет устройства, которые контролируют давление, уровень воды, наличие потока и состояние электродвигателя. Она включается в систему водоснабжения не только для удобства, но и для защиты оборудования от поломок. Правильно подобранный комплект автоматически запускает насос при открытии крана, отключает его после прекращения водоразбора и не допускает работы без воды.

Универсального набора автоматики не существует. Выбор зависит от типа насоса, источника воды, глубины скважины или колодца, производительности оборудования и требований к комфорту водоснабжения.

Реле давления

Реле давления — один из самых распространённых элементов автоматики для насосных станций и систем с гидроаккумулятором. Устройство реагирует на изменение давления в трубопроводе и замыкает или размыкает электрическую цепь насоса.

• при снижении давления до установленного минимального значения реле запускает насос;
• после заполнения системы и достижения верхнего порога отключает оборудование;
• при правильной настройке поддерживает работу насоса в заданном диапазоне давления.

Классическое механическое реле давления обычно имеет две регулировки: нижнего порога включения и разницы между включением и отключением. Например, насос может запускаться при 1,5 бар и отключаться при 3 бар. Конкретные значения необходимо выбирать с учётом характеристик насоса, объёма гидроаккумулятора и требований сантехнического оборудования.

Реле давления оптимально подходит для частного дома, где используется погружной или поверхностный насос и требуется простая, ремонтопригодная система. Однако оно не всегда способно защитить насос от сухого хода: если вода в источнике закончилась, давление может не снижаться достаточно быстро или устройство не распознает опасную ситуацию.

Гидроаккумулятор

Гидроаккумулятор формально не является управляющим устройством, но считается важной частью автоматизированной системы водоснабжения. Это герметичный бак с эластичной мембраной, который накапливает запас воды и сглаживает перепады давления.

Он выполняет несколько задач:

• уменьшает количество запусков насоса;
• продлевает срок службы электродвигателя и пусковой аппаратуры;
• поддерживает давление при кратковременном расходе воды;
• снижает гидравлические удары в трубопроводе;
• обеспечивает небольшой запас воды при отключении электроэнергии.

Чем больше объём гидроаккумулятора, тем реже включается насос, но тем больше места занимает оборудование и выше стоимость системы. Для небольшого дома часто используют бак на 24–50 литров, а для коттеджа с несколькими санузлами и значительным водопотреблением выбирают модели большего объёма. Окончательный размер рассчитывают по производительности насоса и характеру расхода воды.

Электронный контроллер давления и протока

Электронный контроллер объединяет функции реле давления, датчика протока и защиты от работы без воды. В отличие от механической схемы с гидроаккумулятором, он может управлять насосом непосредственно по факту открытия или закрытия водоразбора.

Типовой контроллер:

• запускает насос при падении давления или появлении потока воды;
• останавливает его после закрытия кранов;
• контролирует наличие воды в напорной магистрали;
• отключает насос при сухом ходе;
• может выполнять автоматический повторный запуск после аварии.

Такие устройства компактны и удобны для систем с ограниченным свободным пространством. Их часто устанавливают на дачах, в небольших домах и при использовании поверхностных насосов. При этом у электронного контроллера есть ограничения: он чувствителен к качеству электропитания, требует соблюдения направления монтажа и не всегда подходит для насосов с большой мощностью или сложным режимом работы.

Перед покупкой необходимо проверить максимальный ток нагрузки, рабочее давление, допустимую производительность насоса и наличие встроенной защиты от сухого хода. Если параметры контроллера окажутся ниже характеристик оборудования, устройство может перегреваться или преждевременно выйти из строя.

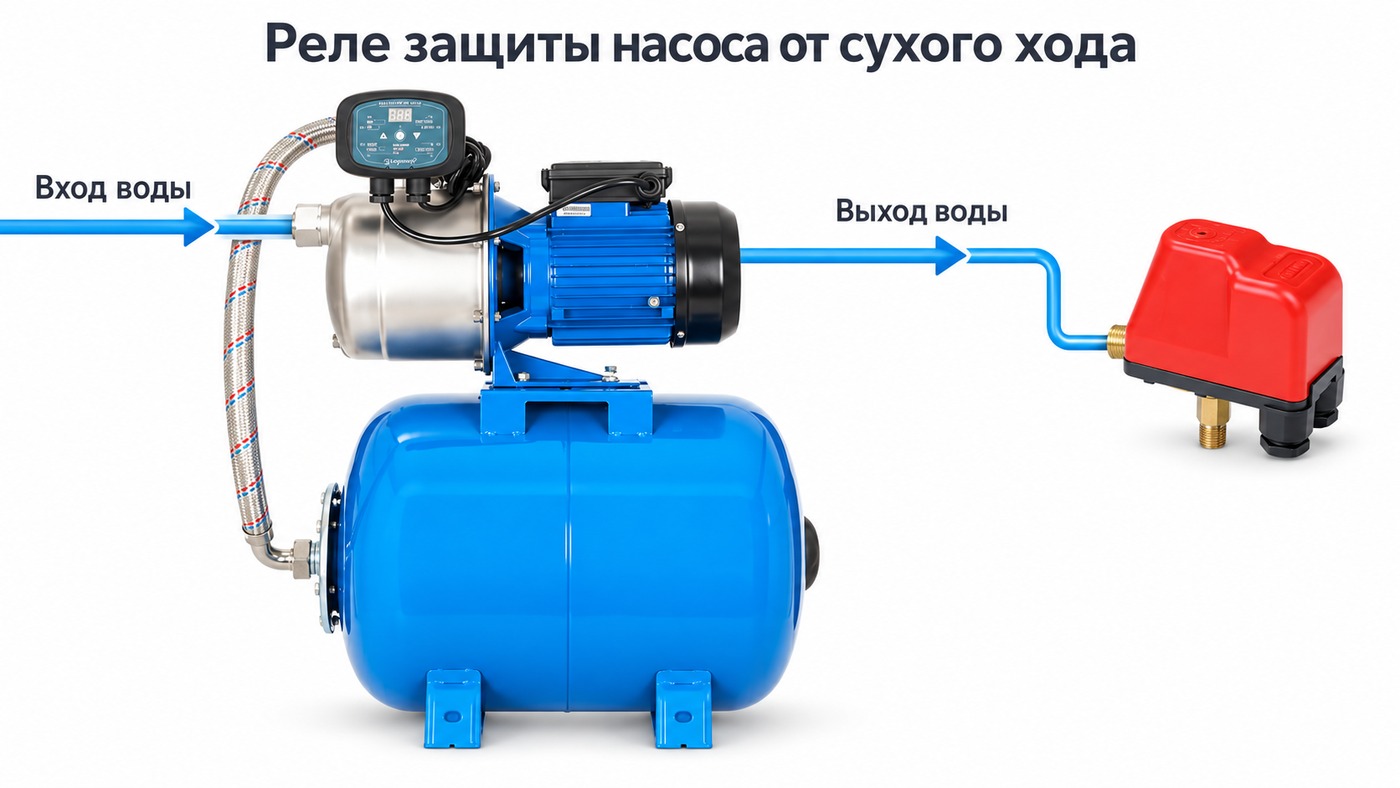

Защита от сухого хода

Сухой ход возникает, когда насос работает без достаточного количества воды. Это может произойти из-за падения уровня в скважине или колодце, засорения фильтра, разгерметизации всасывающей линии или неправильного монтажа. Без охлаждения и смазки, которые обеспечивает перекачиваемая вода, насос быстро перегревается и повреждается.

Защита от сухого хода отключает электродвигатель при обнаружении опасного режима. В зависимости от конструкции она может контролировать:

• давление в системе;
• наличие потока воды;
• потребляемый электродвигателем ток;
• уровень воды в источнике;
• специальный сигнал от датчика.

Простые реле сухого хода обычно устанавливают в системах с поверхностными насосами. Более точные электронные устройства применяют для погружного оборудования. Если источник воды имеет нестабильный дебит, одной защиты по давлению может быть недостаточно — в этом случае желательно дополнительно установить датчик уровня или использовать контроллер с функцией контроля потока.

Поплавковые выключатели и датчики уровня

Поплавковый выключатель контролирует уровень воды в баке, колодце или накопительной ёмкости. При достижении заданной отметки он размыкает или замыкает электрическую цепь насоса.

В накопительной ёмкости поплавок может выполнять две функции:

• отключать насос при заполнении бака;
• включать насос при снижении уровня воды.

В скважине или колодце поплавковый датчик чаще используется как аварийная защита от опустошения источника. Он не допускает запуска насоса, если воды недостаточно для безопасной работы. При выборе важно учитывать длину кабеля, допустимую электрическую нагрузку и размеры рабочей зоны, в которой поплавок сможет свободно перемещаться.

Для узких скважин обычный поплавок может оказаться непрактичным. В таких случаях применяют электроды, гидростатические датчики или электронные реле уровня, совместимые с конкретным типом источника.

Реле уровня и системы контроля наполнения

Реле уровня применяют преимущественно в системах с накопительными баками, резервуарами и ёмкостями для полива. В отличие от простого поплавка, электронное реле может работать сразу с несколькими датчиками и управлять не только насосом, но и электромагнитными клапанами.

Такая автоматика позволяет реализовать следующие сценарии:

• автоматически наполнять резервуар при снижении уровня;
• отключать насос при достижении максимальной отметки;
• предотвращать перелив воды;
• защищать насос от работы при пустом источнике;
• подавать аварийный сигнал при неисправности датчика.

Реле уровня особенно полезно, если вода сначала подаётся в промежуточную ёмкость, а уже затем распределяется по дому или используется для полива. Оно позволяет разделить работу насосов и избежать их конфликтного включения.

Реле потока

Реле потока отслеживает движение воды в трубопроводе. Если поток прекращается или становится слишком слабым, устройство может подать команду на отключение насоса. Такой принцип часто используется в системах без большого гидроаккумулятора.

Реле потока помогает:

• автоматически запускать насос при открытии крана;
• останавливать его после прекращения водоразбора;
• обнаруживать отсутствие циркуляции воды;
• снижать риск перегрева при засорении или перекрытии трубопровода.

Для корректной работы устройству требуется минимальный поток, указанный производителем. Если расход воды ниже этого значения, автоматика может не распознать открытие крана. Поэтому реле потока нужно подбирать с учётом минимальной производительности насоса и особенностей сантехнической системы.

Частотный преобразователь

Частотный преобразователь регулирует скорость вращения электродвигателя насоса в зависимости от текущего расхода воды. Вместо постоянного включения на полной мощности насос работает плавно, поддерживая заданное давление.

Основные преимущества такой автоматики:

• стабильное давление при переменном расходе;
• плавный запуск и остановка двигателя;
• снижение пусковых токов;
• уменьшение шума и вибрации;
• экономия электроэнергии при небольшом водопотреблении;
• дополнительная защита двигателя от перегрузки и аварийных режимов.

Частотное управление удобно в больших частных домах, коттеджах с несколькими санузлами, системах орошения и объектах с часто меняющимся расходом. Однако такая автоматика дороже реле давления и требует правильной настройки. Также необходимо убедиться, что конкретный насос и его электродвигатель рассчитаны на работу с частотным преобразователем.

Тепловое реле и защита от перегрузки

Тепловое реле защищает электродвигатель от перегрева, который может возникнуть при заклинивании рабочего колеса, скачках напряжения, перегрузке или нарушении охлаждения. При превышении допустимого тока устройство отключает насос, предотвращая повреждение обмоток.

В некоторых насосах тепловая защита уже встроена в двигатель. Если её нет, защитный элемент устанавливают в электрическом щите или в составе пускателя. Важно правильно настроить ток срабатывания по номинальным параметрам двигателя: слишком высокий порог снизит эффективность защиты, а слишком низкий будет вызывать ложные отключения.

Как выбрать подходящий комплект автоматики

Для типовых бытовых задач можно ориентироваться на следующую схему:

В большинстве частных домов достаточно комбинации из реле давления, гидроаккумулятора и защиты от сухого хода. Если вода поступает в накопительный резервуар, дополнительно потребуется поплавковый выключатель или реле уровня. Для повышенного комфорта и минимального количества запусков можно использовать частотный преобразователь.

При выборе автоматики важно учитывать не только цену устройства, но и совместимость с насосом, напряжение питания, максимальную мощность, рабочее давление, пропускную способность и условия монтажа. Даже качественное реле не обеспечит надёжную работу, если его установить без обратного клапана, неправильно подключить к электросети или настроить без учёта характеристик всей системы.

Как подобрать автоматику с учётом типа насоса и системы водоснабжения

Автоматика должна соответствовать не только мощности насоса, но и всей схеме водоснабжения. Оборудование, которое подходит для поверхностной насосной станции с гидроаккумулятором, не всегда будет правильным выбором для скважинного насоса, системы с накопительной ёмкостью или установки с частотным регулированием. Перед покупкой важно определить тип насоса, способ подачи воды и параметры, которые требуется поддерживать автоматически.

Выбор автоматики для разных типов насосов

Для бытового водоснабжения дома чаще всего применяют одну из трёх схем: насос с гидроаккумулятором, насос с автоматическим контроллером или систему с накопительной ёмкостью. Каждая схема предъявляет разные требования к защитным устройствам и настройкам.

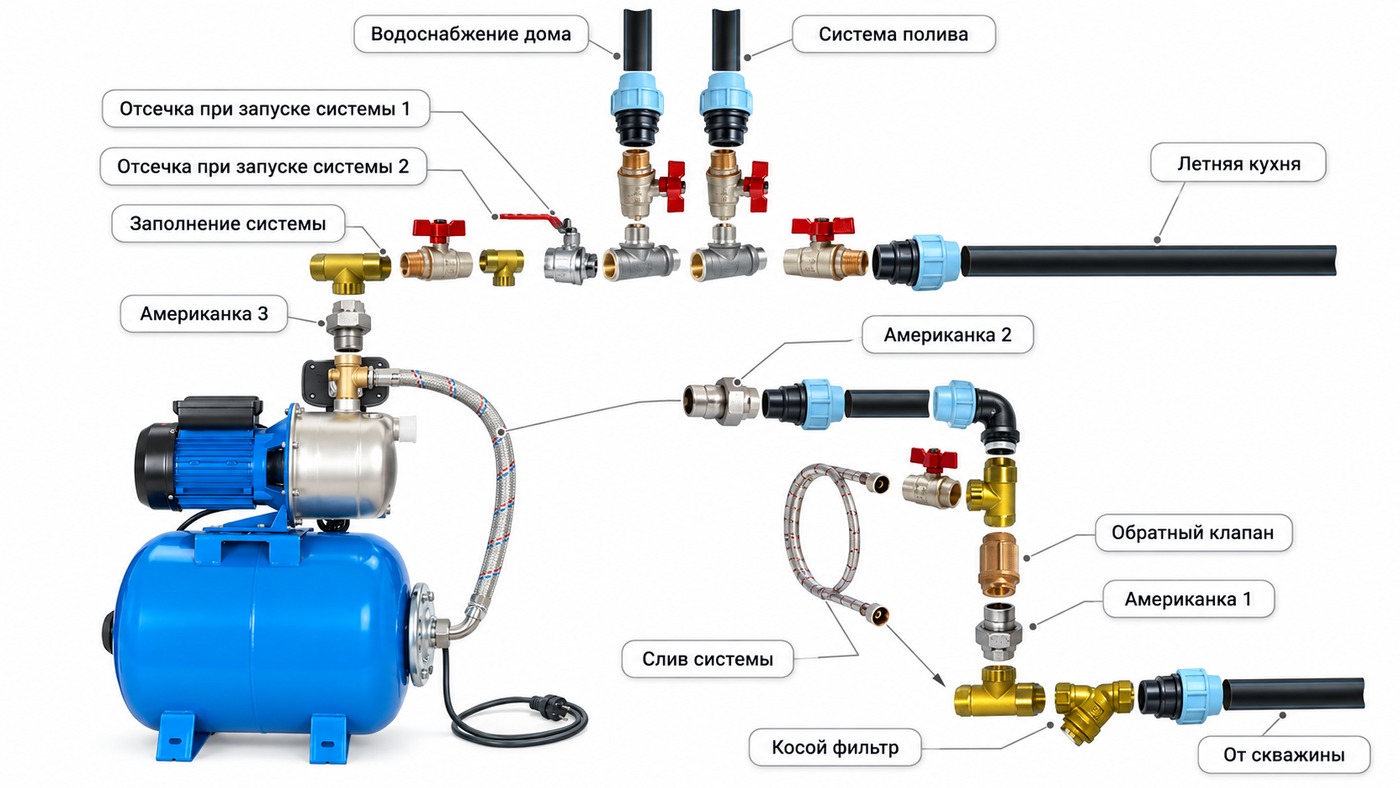

Насос с гидроаккумулятором

Это наиболее распространённый вариант для частного дома. Насос заполняет мембранный бак, а автоматика включает его при снижении давления и отключает после достижения верхнего установленного значения. В состав системы обычно входят:

• реле давления;
• гидроаккумулятор подходящего объёма;
• манометр;
• обратный клапан;
• защита от сухого хода;
• автоматический выключатель и устройство защиты двигателя.

Такая схема подходит для постоянного водоснабжения кухни, санузлов, душа и бытовой техники. Гидроаккумулятор уменьшает количество запусков насоса, сглаживает скачки давления и создаёт небольшой запас воды. Чем больше объём бака, тем реже включается насос, однако сама система становится габаритнее и дороже.

При подборе реле давления учитывают рабочий диапазон насоса. Например, если насос способен создать давление до 4 бар, не следует устанавливать верхний порог срабатывания на 4 бар: оборудование должно иметь запас по производительности. В большинстве бытовых систем нижнее давление настраивают примерно на уровне 1,5–2 бар, а верхнее — на 2,8–3,5 бар. Точные значения зависят от характеристик насоса, объёма гидробака и требований сантехнического оборудования.

Давление воздуха в гидроаккумуляторе также влияет на работу автоматики. Обычно его проверяют при полностью слитой воде и устанавливают немного ниже давления включения насоса. Если давление в воздушной камере слишком низкое, насос будет часто запускаться, а мембрана начнёт быстрее изнашиваться.

Насос с электронным контроллером

Компактный контроллер давления объединяет несколько функций: запуск насоса при открытии крана, отключение при прекращении водоразбора и защиту от работы без воды. Такое решение удобно для небольших систем, где нет места для крупного гидроаккумулятора.

Контроллер обычно устанавливают на напорной трубе после насоса. Он реагирует на изменение давления и потока воды. При открытии крана давление снижается, устройство запускает насос. После закрытия крана поток прекращается, и контроллер отключает оборудование с небольшой задержкой.

У этой схемы есть ограничения:

• она чувствительна к стабильности электроснабжения;
• не всегда подходит для насосов большой мощности;
• при малом расходе воды возможны частые включения;
• для сложной системы с несколькими точками водоразбора может потребоваться гидроаккумулятор;
• не каждый контроллер способен корректно работать с насосом, который требует отдельного пускового устройства.

Электронный блок можно выбирать для дачного дома, полива, небольшого водопровода или отдельной линии. Для постоянного проживания и нескольких санузлов чаще надёжнее использовать классическую систему с реле давления и гидробаком либо автоматику с частотным преобразователем.

Система с накопительной ёмкостью

Если дебит скважины или колодца невысокий, насос не должен постоянно подавать воду напрямую в дом. В этом случае применяют накопительную ёмкость. Насос заполняет бак, а отдельная насосная установка подаёт воду потребителям.

Для такой схемы автоматика подбирается по уровню воды в резервуаре. В бак устанавливают поплавковый выключатель, электродный датчик или бесконтактный датчик уровня. Он отключает подающий насос при заполнении ёмкости и запускает его, когда уровень воды опускается ниже заданной отметки.

Важно предусмотреть защиту от двух противоположных ситуаций:

• переполнения накопительной ёмкости;
• работы насоса при полном опустошении источника или бака.

Если из накопительной ёмкости вода подаётся в дом вторым насосом, для него обычно используют реле давления и гидроаккумулятор. Таким образом, первая часть системы отвечает за заполнение бака, а вторая — за стабильное давление во внутреннем водопроводе.

Автоматика для скважинного насоса

Скважинный насос работает в более сложных условиях, чем поверхностный: он расположен на глубине, охлаждается окружающей водой и часто соединён с длинным кабелем и трубопроводом. Поэтому для него особенно важны корректный подбор электрической защиты и контроль наличия воды.

В типовую систему входят:

• реле давления или электронный контроллер;
• гидроаккумулятор;
• обратный клапан;
• защитный автомат по току;
• тепловая защита;
• реле или датчик сухого хода;
• пускозащитное устройство, если оно требуется конструкцией двигателя.

Для трёхфазных моделей дополнительно контролируют чередование фаз, обрыв фазы и перекос напряжения. Если скважинный насос оснащён внешним конденсатором или блоком управления, нельзя подключать его напрямую через универсальный контроллер без проверки совместимости.

При выборе автоматики необходимо учитывать не только номинальный ток двигателя, но и пусковой ток. В момент запуска насос кратковременно потребляет значительно больше электроэнергии, поэтому защитный автомат не должен отключать оборудование при каждом старте. Номинал и характеристика автомата подбираются по паспорту насоса и сечению кабеля, а не только по мощности двигателя.

Автоматика для дренажного и канализационного насоса

Для дренажных и канализационных установок основным параметром является уровень жидкости. Такие насосы часто не поддерживают постоянное давление в трубопроводе, поэтому реле давления для них обычно не используют. Запуск и остановку выполняет поплавковый выключатель или внешний датчик уровня.

При выборе автоматики оценивают:

• минимальный и максимальный уровень включения;
• длину кабеля поплавка;
• допустимую температуру жидкости;
• размер твёрдых частиц, которые способен пропускать насос;
• степень защиты корпуса и соединений от влаги;
• наличие защиты от заклинивания и перегрева.

Если насос откачивает воду из приямка с небольшим объёмом, поплавок должен иметь достаточно места для свободного перемещения. В узкой шахте он может застрять, из-за чего насос перестанет включаться или будет работать непрерывно. В таких условиях лучше использовать компактный датчик уровня либо установить направляющую для поплавка.

Система с частотным преобразователем

Частотный преобразователь регулирует скорость вращения двигателя в зависимости от расхода воды. При открытии одного крана насос работает на небольшой мощности, а при увеличении потребления автоматически повышает обороты. Это позволяет поддерживать более стабильное давление и снизить количество резких запусков.

Частотная автоматика особенно полезна, если в доме:

• несколько санузлов и точек водоразбора;
• часто меняется расход воды;
• необходимо уменьшить гидравлические удары;
• важно снизить уровень шума и энергопотребление;
• насос должен работать плавно и без частых включений.

Однако такой комплект стоит дороже обычного реле давления и требует точного соответствия между преобразователем, двигателем и насосом. Нельзя подключать частотный преобразователь к двигателю, если производитель не допускает такой режим работы. Для некоторых скважинных насосов требуется специальный преобразователь, рассчитанный на погружные двигатели и длинный кабель.

Что проверить перед покупкой автоматики

Перед окончательным выбором следует сопоставить технические параметры насоса и системы:

1. Мощность и номинальный ток насоса. Автоматика должна выдерживать рабочую нагрузку и кратковременный пусковой ток.
2. Максимальный напор. Верхний порог отключения не должен превышать возможности насоса с учётом потерь в трубопроводе.
3. Производительность источника. Если скважина быстро осушается, одной защиты по давлению недостаточно — нужен датчик сухого хода.
4. Объём гидроаккумулятора. Маленький бак увеличивает частоту запусков, а слишком большой может быть неоправданным для небольшого водопотребления.
5. Количество точек водоразбора. Для одного крана подойдёт простая автоматика, для большого дома лучше рассмотреть частотное управление.
6. Тип электросети. Проверяют напряжение, количество фаз, наличие заземления и стабильность питания.
7. Условия монтажа. Степень защиты корпуса должна соответствовать влажности, температуре и месту установки.
8. Совместимость с насосом. Учитывают наличие встроенной защиты, конденсатора, пускового блока и требования производителя.

Оптимальная автоматика — это не самое дорогое устройство, а комплект, который корректно работает именно в конкретной системе. Для простого дачного водопровода достаточно контроллера или реле давления, для скважины понадобится полноценная защита двигателя и сухого хода, а для большого дома с переменным расходом воды оправдано частотное регулирование.

Реле давления, гидроаккумулятор и электронные контроллеры: сравнение решений

Автоматика для насоса отвечает за его включение, отключение и защиту от нештатных режимов. Наиболее распространённые варианты для частного дома — классическая система с реле давления и гидроаккумулятором, электронный контроллер протока или давления, а также комбинированные решения. У каждого варианта есть свои преимущества, ограничения и требования к монтажу.

Правильный выбор зависит от типа насоса, глубины источника, количества точек водоразбора, стабильности электроснабжения и желаемого уровня комфорта. Для небольшого дачного водопровода достаточно одной схемы, а для постоянного проживания с несколькими санузлами может потребоваться более производительная и гибкая система.

Реле давления и гидроаккумулятор

Это классическая схема автоматизации насосной станции. Реле давления контролирует давление в водопроводе, а гидроаккумулятор накапливает запас воды и компенсирует перепады давления. Когда давление снижается до установленного значения, реле включает насос. После заполнения бака и достижения верхнего порога насос отключается.

Гидроаккумулятор представляет собой металлическую ёмкость с эластичной мембраной. В одной части находится вода, в другой — воздух, предварительно закачанный под определённым давлением. Благодаря этому насос не запускается каждый раз при кратковременном открытии крана.

Преимущества классической схемы

• Надёжность. Механическое реле давления имеет простую конструкцию и при правильной настройке работает годами.
• Снижение количества пусков. Запас воды в гидроаккумуляторе защищает электродвигатель от частых включений.
• Работа при небольшом расходе. Насос может оставаться выключенным, если вода расходуется в пределах объёма, накопленного в баке.
• Ремонтопригодность. Реле, мембрану, ниппель или другие элементы можно заменить отдельно.
• Совместимость с разными насосами. Схема подходит для многих поверхностных и погружных насосов при условии соответствия их характеристик.

Главный недостаток такой системы — заметный перепад давления между моментом включения и отключения насоса. Например, при настройках 1,5 и 3,0 бара пользователь будет ощущать, что напор воды постепенно меняется. Кроме того, гидроаккумулятор занимает место, а его мембрана и воздушная камера требуют периодического обслуживания.

Как выбрать гидроаккумулятор

Объём бака подбирают не только по числу жильцов, но и по производительности насоса, характеру водопотребления и допустимой частоте запусков. Для небольшого дачного дома часто используют гидроаккумулятор на 24–50 литров. В коттедже с несколькими точками водоразбора целесообразно устанавливать бак на 80–100 литров и более.

Важно учитывать, что фактический запас воды значительно меньше номинального объёма ёмкости. В баке на 50 литров доступный объём между включением и отключением насоса может составлять примерно 15–20 литров — точное значение зависит от настроек давления и предварительной закачки воздуха.

Давление воздуха в пустом гидроаккумуляторе обычно устанавливают примерно на 10–15% ниже давления включения насоса. Если реле запускает насос при 1,5 бара, давление в воздушной полости часто выставляют в пределах 1,3–1,4 бара. Проверку выполняют при отключённом насосе и полностью сброшенном давлении воды.

Электронные контроллеры насоса

Электронный контроллер — компактное устройство, которое автоматически управляет насосом по сигналам датчика давления, протока или их комбинации. Чаще всего такой блок устанавливают непосредственно на напорной линии после насоса. Он может включать насос при открытии крана, отключать его после прекращения расхода и блокировать работу при отсутствии воды.

В зависимости от модели контроллер способен выполнять следующие функции:

• автоматический запуск насоса при падении давления;
• отключение при прекращении водоразбора;
• защиту от сухого хода;
• защиту от слишком частых включений;
• контроль аварийных утечек;
• индикацию состояния системы и кодов неисправностей;
• поддержание заданного давления в отдельных моделях.

Электронные устройства часто называют пресс-контроллерами, блоками автоматики или контроллерами давления. Однако эти названия не всегда означают одинаковый принцип работы. Одни модели реагируют главным образом на проток воды и не способны поддерживать постоянное давление. Другие оснащаются датчиком давления и регулируют работу насоса точнее. Перед покупкой необходимо изучить техническую схему конкретного устройства.

Преимущества электронного контроллера

• Компактность. Не требуется устанавливать крупный гидроаккумулятор, что удобно в небольшом техническом помещении.
• Простой монтаж. Многие модели объединяют датчик, обратный клапан и блок управления в одном корпусе.
• Защита от сухого хода. Контроллер способен отключить насос, если вода в источнике закончилась или нарушилась подача.
• Автоматический перезапуск. Некоторые устройства периодически проверяют наличие воды и самостоятельно возобновляют работу.
• Удобство эксплуатации. Не нужно вручную настраивать механические контакты реле давления.

Есть и ограничения. Без гидроаккумулятора насос может запускаться при каждом небольшом расходе воды. Это особенно нежелательно для насосов, которые не рассчитаны на частые включения. Электронный контроллер также чувствительнее к скачкам напряжения, качеству электропитания, влаге и загрязнениям в воде. При поломке ремонт устройства нередко обходится дороже, чем замена обычного реле.

Когда выбрать реле давления, а когда контроллер

Классическую систему с гидроаккумулятором стоит выбрать, если дом используется постоянно, вода расходуется регулярно, а насос должен работать в щадящем режиме. Это особенно актуально для скважинных насосов, систем с несколькими санузлами, бойлером, стиральной и посудомоечной машиной. Накопительный бак уменьшает число пусков и делает работу водопровода более предсказуемой.

Электронный контроллер подойдёт для сезонной дачи, небольшого дома с одной-двумя точками водоразбора или системы, где важны простота и компактность. Однако перед установкой нужно убедиться, что насос допускает частые включения, а расход воды не будет слишком малым для его производительности.

На практике часто применяют комбинированную схему: электронный контроллер используют для защиты от сухого хода и управления насосом, а небольшой гидроаккумулятор — для снижения числа запусков и устранения кратковременных перепадов давления. Такой вариант позволяет объединить преимущества обоих решений, но требует правильной настройки и совместимости всех компонентов.

Что учитывать при выборе автоматики

• Максимальное рабочее давление насоса и допустимое давление в элементах водопровода.
• Производительность насоса и минимальный расход, при котором контроллер способен корректно работать.
• Мощность электродвигателя и допустимый ток коммутации устройства.
• Наличие встроенной защиты от сухого хода и возможность подключения внешнего датчика уровня.
• Диаметр присоединения к трубопроводу и направление движения воды.
• Степень защиты корпуса от влаги и пыли.
• Стабильность напряжения в сети и необходимость установки стабилизатора или реле напряжения.
• Наличие ручного сброса аварии и функции автоматического перезапуска.

Независимо от выбранной схемы автоматику желательно дополнять обратным клапаном, манометром, фильтром грубой очистки и отдельным автоматическим выключателем в электрощите. При нестабильной подаче воды необходимо предусмотреть защиту от сухого хода. А если в доме есть длинные трубопроводы или чувствительная сантехника, полезно установить редуктор давления и настроить систему так, чтобы рабочие параметры не превышали допустимые значения оборудования.

Какие параметры учитывать при выборе автоматики для насоса

Автоматика должна подбираться не отдельно от насоса, а с учётом всей системы водоснабжения: источника воды, глубины скважины или колодца, длины трубопровода, количества точек разбора и характеристик самого оборудования. Неправильно выбранный блок управления может привести к частым включениям, падению давления, работе насоса «всухую» и преждевременному выходу двигателя из строя.

Перед покупкой определите, какие задачи должна решать автоматика: поддерживать заданное давление, запускать насос при открытии крана, защищать двигатель от аварийных режимов, контролировать уровень воды или обеспечивать работу системы без гидроаккумулятора.

Тип и конструкция насоса

В первую очередь необходимо учитывать, какой насос установлен в системе:

• поверхностный — размещается вне источника воды и используется совместно с всасывающим трубопроводом;
• погружной скважинный — работает непосредственно в скважине и обычно требует защиты от сухого хода;
• дренажный или фекальный — применяется для откачки воды, поэтому чаще управляется поплавковым выключателем;
• циркуляционный — используется в отопительных системах и обычно не подключается к стандартной насосной автоматике для водоснабжения.

Не каждый контроллер совместим с любым типом насоса. Например, электронный блок может быть рассчитан на однофазный двигатель определённой мощности, а для мощного трёхфазного насоса потребуется отдельный шкаф управления с контактором, реле защиты и контролем фаз.

Мощность, напряжение и рабочий ток

Проверьте технические характеристики насоса и сопоставьте их с допустимыми параметрами автоматики. На корпусе или в паспорте устройства должны быть указаны:

• номинальное напряжение — чаще всего 220–230 В для бытовых систем;
• количество фаз — одна или три;
• максимальная мощность подключаемого двигателя;
• допустимый рабочий ток;
• тип нагрузки — двигатель, а не только активная нагрузка вроде нагревателя.

Выбирать контроллер «впритык» не рекомендуется. При запуске электродвигатель кратковременно потребляет ток, который может в несколько раз превышать номинальный. Поэтому автоматика должна иметь запас по мощности и току. Если насос потребляет ток, близкий к предельному значению контроллера, лучше использовать промежуточный контактор или модель с более высокой допустимой нагрузкой.

Производительность и требуемое давление

Автоматика не увеличивает производительность насоса и не компенсирует его недостаточный напор. Она только управляет включением и отключением оборудования, поэтому характеристики контроллера должны соответствовать реальным параметрам системы.

При выборе учитывайте:

• максимальный напор насоса — высоту, на которую он способен поднять воду с учётом потерь;
• производительность — объём воды, который насос подаёт за единицу времени;
• рабочее давление — диапазон, в котором должна функционировать система;
• минимальное давление запуска — значение, при котором автоматика включает насос;
• максимальное давление отключения — уровень, после достижения которого насос останавливается.

Если давление включения установлено слишком высоко, насос может запускаться с задержкой или не обеспечивать стабильную подачу воды. При чрезмерно низком пороге система будет часто включаться при небольшом расходе. Давление отключения также должно быть ниже максимально допустимого для насоса, труб, фильтров, бойлера и других компонентов.

Способ управления: реле давления или электронный контроллер

Для бытовых систем применяют два основных варианта автоматики.

Реле давления с гидроаккумулятором часто выбирают для частного дома, где важны простота и возможность самостоятельно заменить отдельный элемент. Электронный контроллер удобен при ограниченном пространстве и небольшом количестве точек водоразбора. Инверторная система оправдана при переменном расходе воды и повышенных требованиях к комфорту.

Совместимость с гидроаккумулятором

Если в системе используется гидроаккумулятор, проверьте его объём, допустимое давление и тип мембраны. Бак снижает количество запусков насоса, сглаживает перепады давления и создаёт небольшой запас воды между циклами работы оборудования.

Чем больше расход воды и мощнее насос, тем важнее правильно подобрать объём гидроаккумулятора. Слишком маленький бак не сможет эффективно уменьшить число включений, а слишком большой увеличит стоимость и габариты системы без ощутимой пользы.

Для реле давления также важно правильно настроить давление воздуха в пустом баке. Его проверяют при отключённом насосе и сброшенном давлении воды. Конкретное значение зависит от настроек системы и должно соответствовать рекомендациям производителя гидроаккумулятора и реле.

Защита от сухого хода

Работа без воды особенно опасна для погружных насосов, поскольку вода одновременно охлаждает двигатель и смазывает некоторые элементы конструкции. Поверхностные насосы также могут перегреваться при потере воды во всасывающей линии.

Автоматика может определять сухой ход по разным признакам:

• по резкому падению давления;
• по отсутствию потока через контроллер;
• по снижению потребляемого тока;
• с помощью поплавкового выключателя или датчика уровня;
• через электроды, установленные в резервуаре.

Для колодца или накопительной ёмкости часто достаточно поплавкового датчика. В скважине с нестабильным дебитом лучше использовать автоматику, которая контролирует не только давление, но и время работы насоса, наличие потока и возможность автоматического повторного запуска после паузы.

Защита электродвигателя и качество электропитания

Надёжная автоматика должна защищать насос не только от отсутствия воды, но и от проблем в электрической сети. Полезными функциями считаются:

• защита от перегрузки и перегрева двигателя;
• отключение при пониженном или повышенном напряжении;
• защита от короткого замыкания;
• контроль обрыва или перекоса фаз для трёхфазных насосов;
• задержка повторного запуска после аварии;
• плавный пуск и остановка, если это предусмотрено конструкцией.

Если напряжение в доме регулярно меняется, выбирайте автоматику с контролем напряжения либо устанавливайте отдельное реле напряжения. Для удалённых объектов, где возможны длительные отключения электричества, желательно предусмотреть ручной и автоматический режимы работы, а также понятную индикацию причины аварийного отключения.

Диаметр подключения и монтажные особенности

Сверьте диаметр резьбовых патрубков автоматики с диаметром трубопровода и присоединений насоса. При необходимости используются переходники, однако чрезмерное уменьшение проходного сечения повышает гидравлические потери и может ухудшить напор.

Также учитывайте:

• степень защиты корпуса от влаги и пыли;
• допустимую температуру окружающей среды;
• длину и сечение кабеля;
• наличие заземления;
• возможность установки обратного клапана;
• условия доступа для обслуживания и перенастройки.

Электронный блок нельзя размещать в месте, где на него постоянно попадает конденсат или вода. Монтаж выполняют на участке трубопровода, предусмотренном производителем, соблюдая направление движения воды и требования к положению устройства.

Автоматический повторный запуск и индикация неисправностей

После срабатывания защиты автоматика может оставаться отключённой до ручного сброса либо самостоятельно предпринимать попытки запуска. Функция автоматического перезапуска удобна для дачи и удалённых объектов, но она должна быть ограниченной по времени и количеству попыток. Если причина аварии не устранена, постоянные повторные включения создадут дополнительную нагрузку на двигатель.

Предпочтительны модели, которые отображают причину остановки: сухой ход, перегрузка, отсутствие потока, пониженное напряжение или превышение давления. Такая индикация упрощает диагностику и позволяет быстрее восстановить работу системы.

Оптимальная автоматика для насоса — это не самая мощная или дорогая модель, а устройство, которое соответствует типу двигателя, рабочему давлению, производительности, параметрам электросети и условиям эксплуатации. Перед покупкой сопоставьте данные насоса, гидроаккумулятора и контроллера, а для сложной системы дополнительно проверьте схему подключения у специалиста.

Защита от сухого хода, перегрузок и перепадов напряжения

Даже правильно подобранный насос может быстро выйти из строя, если работает без воды, испытывает чрезмерную нагрузку или подключён к нестабильной электросети. Поэтому автоматика должна не только включать и выключать оборудование, но и своевременно отключать его при аварийных условиях.

Базовый комплект защиты выбирают с учётом типа насоса, его мощности, схемы водоснабжения и характеристик скважины или источника воды. Для бытовой системы особенно важны три функции: защита от сухого хода, защита от перегрузки и защита от недопустимых перепадов напряжения.

Защита от сухого хода

Сухой ход — это работа насоса без достаточного количества воды. Такая ситуация возникает, если скважина или колодец опустели, всасывающая труба потеряла герметичность, забился фильтр, неисправен обратный клапан или насос установлен слишком низко и оказался в загрязнённой зоне.

При отсутствии воды ухудшается охлаждение и смазка рабочих элементов. В результате повышается температура двигателя, ускоряется износ уплотнений и крыльчатки, а при длительной работе насос может полностью выйти из строя.

Для защиты применяют несколько типов устройств:

• Реле давления с функцией защиты от сухого хода — отключает насос, если давление не растёт после запуска или падает ниже заданного значения.
• Электронный контроллер — анализирует давление, расход и продолжительность работы насоса. Некоторые модели самостоятельно выполняют повторный запуск через заданный интервал.
• Реле уровня — используется в накопительной ёмкости, колодце или резервуаре. Поплавок отключает насос при снижении воды до критической отметки.
• Датчик потока — контролирует движение воды в трубопроводе и подаёт сигнал на отключение при отсутствии протока.
• Датчики давления на всасывающей линии — применяются в системах, где важно контролировать именно условия забора воды.

Для скважинного насоса в большинстве случаев недостаточно ориентироваться только на давление в домашнем трубопроводе. Если вода периодически заканчивается, оптимальным решением становится комбинация реле уровня в источнике и контроллера или реле давления на напорной линии.

Как выбрать защиту от сухого хода

При выборе необходимо учитывать не только наличие соответствующей функции, но и принцип её работы. Устройства, которые отключают насос по отсутствию роста давления, могут работать некорректно в системах с большой длиной трубопровода, негерметичными соединениями или недостаточной производительностью насоса. В таких условиях давление формируется медленно, и автоматика может воспринимать нормальный запуск как аварийный.

Обратите внимание на следующие параметры:

Функцию автоматического повторного запуска не следует считать обязательной во всех случаях. Если причина сухого хода неизвестна, многократные попытки включения могут увеличить нагрузку на двигатель. Для скважины с нестабильным дебитом лучше использовать ограничение числа повторных запусков и дополнительную задержку перед включением.

Защита двигателя от перегрузки

Перегрузка возникает, когда насос работает с током выше номинального. Причиной могут быть заклинивание рабочего колеса, попадание песка, повреждение подшипников, слишком высокая нагрузка на вал, неправильный подбор насоса или пониженное напряжение в сети.

Для защиты используют:

• Тепловое реле — отключает цепь при длительном превышении допустимого тока. После охлаждения двигателя оно может потребовать ручного включения.
• Автоматический выключатель — защищает электрическую линию от короткого замыкания и значительного превышения тока.
• Мотор-автомат — объединяет функции защиты от короткого замыкания и перегрузки, а также позволяет настроить ток срабатывания.
• Контактор с тепловым реле — применяется для мощных насосов и частых циклов включения.

Важно понимать разницу между автоматическим выключателем и защитой двигателя. Обычный автомат защищает главным образом проводку и реагирует на аварийный ток, но не всегда способен корректно предотвратить длительную перегрузку электродвигателя. Для насоса необходимо проверить номинальный ток, указанный на шильдике, и настроить защитное устройство в соответствии с рекомендациями производителя.

Защита от перепадов и неправильного напряжения

Нестабильное напряжение особенно часто встречается в загородных домах, где к одной линии подключены сварочные аппараты, электронагреватели, компрессоры и другое мощное оборудование. Опасны как длительное понижение напряжения, так и кратковременные скачки или обрыв одной из фаз.

При пониженном напряжении двигатель может потреблять повышенный ток и перегреваться. При слишком высоком напряжении повреждается изоляция обмоток и электронные компоненты контроллера. Для трёхфазных насосов дополнительную опасность представляют перекос фаз и изменение их последовательности: двигатель может вращаться в неправильную сторону или работать с чрезмерной нагрузкой.

Для стабильной работы применяют:

• реле напряжения — отключает насос при выходе напряжения за установленные пределы;
• стабилизатор напряжения — корректирует параметры сети, если отклонения возникают регулярно;
• реле контроля фаз — необходимо для трёхфазных насосов и контролирует наличие, последовательность и симметрию фаз;
• устройство защиты от импульсных перенапряжений — снижает риск повреждения оборудования при грозовых и коммутационных импульсах.

Реле напряжения следует устанавливать с учётом допустимого диапазона, указанного в инструкции к насосу. Слишком узкие настройки приведут к частым отключениям, а чрезмерно широкий диапазон не обеспечит полноценной защиты. После срабатывания желательно предусмотреть задержку повторного включения: она помогает избежать серии запусков при нестабильной сети.

Оптимальная схема защиты для бытовой системы

Для большинства частных домов базовая схема может включать автоматический выключатель, устройство защитного отключения, реле напряжения и автоматику управления насосом с защитой от сухого хода. Если насос имеет значительную мощность, его подключают через контактор с тепловым реле.

Типовая последовательность элементов выглядит следующим образом:

1. вводной автомат или отдельный автомат линии насоса;
2. УЗО или дифференциальный автомат для защиты от утечки тока;
3. реле контроля напряжения;
4. контактор и тепловое реле — при необходимости;
5. реле давления, электронный контроллер или блок управления;
6. датчик уровня, потока или другое устройство защиты от сухого хода.

Конкретная схема зависит от того, какой насос используется — поверхностный, скважинный или дренажный, — и от способа управления. Не следует подключать мощный двигатель непосредственно к контактам маломощного контроллера, если производитель не допускает такую нагрузку. В этом случае контроллер должен управлять катушкой контактора, а силовая цепь насоса проходит через контакты контактора и защитные устройства.

Также важно правильно настроить время задержки включения и отключения. Слишком короткая задержка может вызывать ложные срабатывания, а слишком длинная — оставлять насос работающим в аварийном режиме. После монтажа необходимо проверить работу защиты искусственным снижением уровня воды, имитацией падения напряжения и отключением напорной линии в безопасных условиях.

Автоматика для скважинных, поверхностных и дренажных насосов

Тип насоса напрямую влияет на выбор автоматики. Оборудование, подходящее для поверхностной насосной станции, не всегда можно использовать со скважинным насосом, а защита дренажной модели должна учитывать особенности перекачиваемой воды и режим работы. При подборе важно учитывать не только мощность двигателя, но и конструкцию насоса, глубину источника, требуемое давление, производительность и вероятность работы «всухую».

Автоматика для скважинного насоса

Скважинные насосы устанавливают внутри обсадной трубы, поэтому доступ к оборудованию для ручного включения и отключения обычно отсутствует. Автоматика должна самостоятельно поддерживать давление в системе и защищать двигатель от аварийных режимов.

Для бытового водоснабжения чаще всего используют один из двух вариантов:

• реле давления с гидроаккумулятором — классическая схема для частного дома;
• электронный контроллер — компактное решение для систем с небольшим водопотреблением и ограниченным пространством.

Классическая схема состоит из реле давления, мембранного бака, манометра, обратного клапана и трубопровода. Реле включает насос при снижении давления до установленного значения и отключает его после заполнения системы. Гидроаккумулятор уменьшает количество запусков двигателя, сглаживает скачки давления и обеспечивает небольшой запас воды.

Для скважинного насоса особенно важна защита от работы без воды. Если уровень жидкости в скважине снизится ниже допустимого, насос может перегреться и выйти из строя. Для предотвращения такой ситуации применяют:

• поплавковые или электродные датчики уровня;
• реле сухого хода;
• контроллеры, которые отслеживают падение давления и изменение потребляемого тока;
• скважинные блоки управления с функцией задержки повторного запуска.

Если в доме несколько санузлов, есть система полива, душевая кабина и бытовая техника, лучше выбирать автоматику с гидроаккумулятором достаточного объёма. Для небольшого сезонного дома может оказаться удобнее электронное реле, однако оно не всегда обеспечивает такой же комфорт и ресурс, как полноценная система с накопительным баком.

Автоматика для поверхностного насоса

Поверхностные насосы устанавливают вне источника воды — в кессоне, техническом помещении, подвале или рядом с накопительной ёмкостью. Они применяются для забора воды из колодцев, неглубоких скважин, резервуаров и открытых водоёмов.

Наиболее распространённое решение — насосная станция, в которой насос уже объединён с гидроаккумулятором и реле давления. Такая система автоматически поддерживает давление при открытии крана и отключает двигатель после прекращения водоразбора.

При комплектации отдельного поверхностного насоса обычно требуются:

• реле давления или электронный контроллер;
• гидроаккумулятор;
• манометр;
• обратный клапан на всасывающей линии;
• фильтр грубой очистки;
• защита от сухого хода.

Для поверхностного насоса критично, чтобы всасывающая магистраль была герметичной. Подсос воздуха приводит к потере заполнения, нестабильной работе и частым отключениям. Поэтому автоматика не отменяет правильный монтаж: обратный клапан должен соответствовать диаметру трубопровода, а насос перед запуском необходимо заполнить водой, если это предусмотрено инструкцией.

Если насос забирает воду из накопительной ёмкости, вместо реле давления часто используют поплавковый датчик уровня. Он отключает оборудование при опустошении резервуара и предотвращает работу без воды. Для автоматического наполнения бака можно установить два датчика: нижний — для включения насоса, верхний — для отключения.

Автоматика для дренажного насоса

Дренажные насосы предназначены для удаления воды из подвалов, приямков, котлованов, дренажных колодцев, бассейнов и других мест, где необходимо быстро откачать жидкость. В отличие от насосов бытового водоснабжения, они обычно не поддерживают постоянное давление и не работают совместно с гидроаккумулятором.

Главный элемент автоматики дренажного насоса — датчик уровня. Чаще всего используется встроенный поплавковый выключатель. Когда вода поднимается до заданной отметки, поплавок замыкает цепь и запускает двигатель. После снижения уровня поплавок размыкает контакты и отключает насос.

При выборе дренажной автоматики необходимо проверить:

• диапазон допустимого уровня включения и отключения;
• свободное перемещение поплавка в приямке или колодце;
• минимальный уровень остаточной воды;
• наличие защиты от заклинивания и перегрева;
• совместимость датчика с мощностью насоса;
• возможность ручного и автоматического режимов.

В узких приямках стандартный поплавок может застревать между стенками. В такой ситуации лучше использовать компактный насос с вертикальным датчиком уровня либо внешний электронный датчик. Для периодической откачки дождевой воды подойдёт обычный поплавковый механизм, а для постоянного контроля затопления разумно предусмотреть резервный насос, аварийную сигнализацию или передачу уведомлений на телефон.

Сравнение автоматики для разных типов насосов

Как выбрать автоматику с учётом условий эксплуатации

Для постоянного водоснабжения частного дома оптимальной обычно является система с реле давления и гидроаккумулятором. Она обеспечивает стабильную работу, снижает число включений и подходит для нескольких точек водоразбора. Если требуется компактность, можно выбрать электронный контроллер, но перед покупкой необходимо убедиться, что его параметры соответствуют производительности насоса и максимальному давлению в системе.

Для сезонного полива удобны контроллеры с программируемым расписанием, датчиками уровня и возможностью подключения электромагнитных клапанов. Они позволяют запускать насос по времени и отключать его при отсутствии воды в источнике.

Для защиты дома от затопления приоритетом является не поддержание давления, а максимально надёжное определение уровня. В этом случае автоматика должна быстро запускать дренажный насос, обеспечивать аварийное отключение и по возможности передавать сигнал о неисправности. Если последствия затопления могут быть серьёзными, одной защиты недостаточно: рекомендуется установить резервный насос и отдельную линию электропитания с устройством защитного отключения.

Перед окончательным выбором проверьте номинальный ток двигателя, максимальное рабочее давление, пропускную способность автоматики, степень защиты корпуса и допустимую температуру окружающей среды. Все электрические соединения должны быть защищены от влаги, а монтаж — выполнен с соблюдением требований производителя и правил электробезопасности.

Правила монтажа и настройки насосной автоматики

Даже правильно выбранная автоматика не будет работать надёжно, если установить её с ошибками. Неправильное подключение реле давления, отсутствие защиты от сухого хода, негерметичные соединения или неверно выставленные пороги могут привести к частым пускам насоса, падению давления и преждевременному выходу оборудования из строя.

Монтаж насосной автоматики желательно поручить специалисту, особенно если требуется подключение к электрощиту, прокладка отдельной линии питания или установка оборудования в системе с высоким давлением. Перед началом работ обязательно отключают электропитание и перекрывают подачу воды.

Что проверить до монтажа

• соответствие напряжения насоса и автоматики параметрам электросети;
• максимальный ток, который может коммутировать реле или контроллер;
• наличие заземления и защитного автоматического выключателя;
• диаметр труб и резьбовых соединений;
• рабочее давление насоса, гидроаккумулятора, фильтров и других элементов;
• наличие обратного клапана, если он необходим по схеме системы;
• доступность оборудования для осмотра, регулировки и ремонта.

Автоматику устанавливают в сухом помещении, защищённом от конденсата, затопления, мороза и прямого воздействия атмосферных осадков. Если оборудование размещается в кессоне или техническом приямке, необходимо обеспечить вентиляцию и защиту от попадания грунтовых и талых вод.

Последовательность монтажа

1. Определите место установки. Реле давления, электронный контроллер или блок защиты должны быть доступны для обслуживания. Не следует закрывать их декоративными панелями без ревизионного доступа.
2. Подготовьте трубопровод. Перед подключением удалите грязь, стружку и остатки герметика. При необходимости установите фильтр грубой очистки перед насосом или автоматикой.
3. Установите запорную арматуру. Краны до и после основных узлов позволят демонтировать оборудование без полного слива воды из системы.
4. Подключите гидроаккумулятор. Мембранный бак обычно соединяют с системой через специальный пятиходовой штуцер или компактный узел подключения.
5. Смонтируйте автоматику. Реле давления устанавливают на участке, где оно будет корректно воспринимать давление в системе. Электронный контроллер монтируют строго в положении, указанном производителем.
6. Выполните электрическое подключение. Сечение кабеля, номинал автомата и способ коммутации выбирают с учётом мощности насоса и длины линии.
7. Проверьте герметичность. После сборки все резьбовые соединения осматривают и испытывают под рабочим давлением.

При использовании поверхностной насосной станции важно правильно заполнить водой насос и всасывающий трубопровод. Работа «всухую» даже в течение короткого времени может повредить рабочее колесо, торцевое уплотнение и другие детали. Погружной насос также нельзя включать без проверки минимального уровня воды и исправности защиты от сухого хода.

Как настроить реле давления

Механическое реле давления обычно имеет два регулируемых порога:

• давление включения — нижний предел, при котором насос начинает работать;
• давление выключения — верхний предел, при достижении которого насос останавливается.

Разница между этими значениями называется диапазоном или перепадом давления. Например, при настройке 1,5/3,0 бар насос включается при снижении давления до 1,5 бар и отключается после повышения до 3,0 бар.

Регулировку выполняют небольшими шагами, контролируя показания манометра. В большинстве бытовых систем начальной точкой может быть диапазон включения около 1,5–2 бар и отключения около 2,8–3,5 бар, но точные значения зависят от характеристик насоса, высоты подъёма воды и требований сантехнического оборудования.

Давление отключения нельзя выставлять «на максимум» без проверки всей системы. Если насос способен создать большее давление, чем выдерживают фильтр, бойлер, гибкие подводки или трубы, возможны протечки и аварийное повреждение оборудования.

Настройка давления в гидроаккумуляторе

Давление воздуха в гидроаккумуляторе проверяют только при полностью отключённом насосе и сброшенном давлении воды. Измерение в заполненной системе даёт некорректный результат.

Для большинства бытовых схем давление воздуха в пустом баке устанавливают примерно на 0,1–0,2 бар ниже давления включения насоса. Например, если насос запускается при 1,5 бар, предварительное давление в гидроаккумуляторе может составлять около 1,3–1,4 бар. Окончательное значение необходимо сверять с инструкцией производителя бака и конкретной схемой водоснабжения.

Если воздуха недостаточно, насос начинает включаться слишком часто, а мембрана испытывает повышенную нагрузку. При чрезмерном давлении в баке уменьшается полезный объём воды, и система также может работать нестабильно.

Подключение электрической части

Электрическая схема должна учитывать мощность и пусковой ток насоса. Для маломощных моделей автоматика иногда коммутирует насос напрямую, а для более производительного оборудования применяют контактор или магнитный пускатель.

• насос подключают через отдельный автоматический выключатель;
• во влажных помещениях используют устройство защитного отключения подходящего номинала;
• корпус насоса и металлические части системы заземляют в соответствии с требованиями электробезопасности;
• кабель защищают от механических повреждений, влаги и перегрева;
• клеммы затягивают с достаточным усилием, но без повреждения корпуса и резьбы;
• не допускают скруток и временных соединений в местах с повышенной влажностью.

Устройство защитного отключения не заменяет заземление и автоматический выключатель. Эти элементы выполняют разные функции: УЗО снижает риск поражения электрическим током при утечке, а автомат защищает линию от короткого замыкания и перегрузки.

Первый запуск и проверка системы

После завершения монтажа систему запускают поэтапно:

1. проверяют правильность электрических соединений при отключённом питании;
2. открывают необходимые запорные краны;
3. заполняют насос и трубопровод водой, если это требуется для выбранной модели;
4. открывают ближайшую точку водоразбора для удаления воздуха;
5. включают питание и контролируют запуск насоса;
6. проверяют достижение давления отключения;
7. закрывают кран и наблюдают, остановился ли насос;
8. несколько раз открывают и закрывают кран, оценивая частоту включений и стабильность давления.

Во время проверки осматривают все соединения, контролируют показания манометра и прислушиваются к работе двигателя. Посторонний гул, сильная вибрация, резкие скачки давления, отсутствие остановки насоса или быстрые повторные запуски требуют немедленного отключения оборудования и поиска причины.

Типичные ошибки при монтаже

• Установка автоматики без фильтра. Песок и механические примеси могут повредить клапан, мембрану или датчик давления.
• Слишком частые включения насоса. Причиной бывают маленький гидроаккумулятор, неверное давление воздуха, негерметичность системы или слишком узкий диапазон настроек.
• Работа без защиты от сухого хода. Особенно опасна для скважинных и поверхностных насосов при нестабильном дебите источника.
• Неверный монтаж обратного клапана. Если клапан установлен в неправильном направлении или пропускает воду, давление быстро падает после остановки насоса.
• Слишком высокое давление отключения. Оно перегружает насос и может повредить элементы водопровода.
• Монтаж в сыром или промерзающем месте. Влага вызывает коррозию контактов, а замерзание воды способно разрушить корпус и трубные соединения.
• Отсутствие ревизионного доступа. Даже надёжную автоматику периодически нужно проверять и регулировать.

После настройки полезно записать установленные значения давления включения и отключения, дату обслуживания и результаты проверки гидроаккумулятора. В дальнейшем это упростит диагностику и поможет вовремя заметить изменения в работе системы.

Типичные ошибки домовладельцев и рекомендации по эксплуатации

Даже качественная автоматика не обеспечит стабильную работу насосной системы, если оборудование неправильно подобрано, установлено или настроено. Большинство неисправностей возникает не из-за самого реле или контроллера, а вследствие ошибок при монтаже и эксплуатации. Ниже рассмотрены наиболее распространённые проблемы, которые следует учитывать владельцу частного дома.

Ошибки при выборе и установке автоматики

• Несоответствие параметров насоса и автоматики. Реле давления, блок защиты или контроллер должны быть рассчитаны на мощность, ток и производительность конкретного насоса. Нельзя ориентироваться только на диаметр труб или тип источника воды.
• Отсутствие защиты от сухого хода. Обычное реле давления не всегда определяет, что насос работает без воды. Для скважин и колодцев с нестабильным уровнем воды желательно использовать датчик уровня, реле протока или электронный контроллер с функцией защиты от сухого хода.
• Неправильное расположение датчиков. Датчик давления устанавливают в точке, где он корректно воспринимает давление в системе. Если между насосом и датчиком есть забитый фильтр, обратный клапан или участок с большим гидравлическим сопротивлением, показания могут быть неточными.
• Монтаж без фильтра грубой очистки. Песок, ил и ржавчина повреждают мембраны, клапаны и рабочие элементы автоматики. Фильтр следует устанавливать до чувствительных компонентов системы и регулярно очищать.
• Ошибки в электроподключении. Неверно выбранное сечение кабеля, отсутствие заземления или подключение насоса напрямую через устройство, не рассчитанное на его пусковой ток, может привести к перегреву и выходу оборудования из строя.
• Попытка использовать автоматику для компенсации неправильно подобранного насоса. Регулятор не устранит недостаточную производительность, слишком большую глубину всасывания, негерметичность трубопровода или постоянную нехватку воды в источнике.

Неправильная настройка реле давления

Одна из самых частых ошибок — установка порогов включения и отключения без учёта объёма гидроаккумулятора и характеристик насоса. Если разница между давлениями слишком мала, насос будет запускаться при каждом кратковременном открытии крана. Частые включения ускоряют износ электродвигателя, реле и мембраны бака.

При слишком высоком верхнем пороге насос может не успевать создать необходимое давление или будет работать практически без остановки. Низкий порог отключения, наоборот, не позволит системе поддерживать комфортный напор на верхних этажах и в удалённых точках водоразбора.

Настраивать реле следует по манометру и с учётом рекомендаций производителя насоса. После изменения параметров необходимо проверить несколько циклов включения и отключения, а также убедиться, что насос не работает непрерывно и не запускается при закрытых кранах.

Игнорирование гидроаккумулятора

Гидроаккумулятор снижает количество запусков насоса и сглаживает перепады давления. Однако владельцы нередко забывают проверять давление воздуха в его мембранной камере. Если воздуха недостаточно, насос начинает включаться слишком часто, а при чрезмерном давлении уменьшается полезный объём воды.

Проверку выполняют на отключённом от электросети насосе и полностью слитой из бака воде. Давление воздуха должно соответствовать схеме конкретной системы и рекомендациям изготовителя. Измерять его следует обычным автомобильным манометром через воздушный клапан бака.

Эксплуатационные рекомендации

1. Контролируйте частоту запусков насоса. Если насос включается десятки раз в час при небольшом расходе воды, необходимо проверить герметичность системы, состояние гидроаккумулятора и настройки реле.
2. Не оставляйте систему без защиты при нестабильном источнике. Для скважины или колодца, где возможно падение уровня воды, установите устройство защиты от сухого хода.
3. Следите за показаниями манометра. Постепенное снижение давления, долгое достижение верхнего порога или резкие скачки могут указывать на утечку, засор фильтра, повреждение обратного клапана или неисправность насоса.
4. Регулярно очищайте фильтры. Периодичность зависит от качества воды. При заметном количестве песка и механических примесей проверять фильтр следует чаще.
5. Проверяйте герметичность соединений. Даже небольшая утечка после автоматики заставляет насос периодически запускаться, хотя вода фактически не используется.
6. Защищайте оборудование от влаги и промерзания. Электрические элементы размещают в сухом помещении, а трубопроводы и автоматику, установленные в неотапливаемых зонах, утепляют или демонтируют перед зимним периодом.
7. Не отключайте защитные устройства без необходимости. Временное устранение срабатываний реле сухого хода или термозащиты может привести к перегреву двигателя и дорогостоящему ремонту.
8. Соблюдайте интервалы технического обслуживания. Даже если система работает нормально, минимум один раз в год желательно проверять электрические соединения, давление в гидроаккумуляторе, состояние фильтров и работу защитной автоматики.

Что делать при частых срабатываниях защиты

Если автоматика регулярно отключает насос, не следует сразу увеличивать допустимое время работы или отключать защиту. Сначала нужно определить причину. К наиболее распространённым относятся:

• низкий уровень воды в скважине или колодце;
• засорение входного фильтра или сетки;
• подсос воздуха во всасывающей магистрали;
• негерметичный обратный клапан;
• повреждение кабеля или нестабильное напряжение в сети;
• перегрев электродвигателя;
• неправильное направление вращения трёхфазного насоса;
• ошибка в настройках электронного контроллера.

После устранения причины систему запускают в штатном режиме и проверяют её работу под разной нагрузкой. Если защитное устройство срабатывает повторно, желательно обратиться к специалисту: многократный принудительный перезапуск может окончательно повредить насос.

Когда необходима помощь специалиста

Самостоятельная настройка допустима, если владелец хорошо понимает устройство системы и соблюдает требования электробезопасности. Профессиональный монтаж или диагностика необходимы при подключении мощного трёхфазного насоса, установке автоматики в глубокой скважине, нестабильном напряжении, постоянном срабатывании защиты и любых работах внутри электрического щита.

Главное правило эксплуатации — не рассматривать автоматику как полностью автономное устройство, не требующее контроля. Регулярная проверка давления, герметичности, фильтров и защитных функций помогает вовремя обнаружить проблему, продлить срок службы насоса и обеспечить стабильное водоснабжение дома.
